식물 가꾸기

.  화분의 상부와 하부 물받이 부분에 저항 센서를 설치합니다.

.  센서에 5V 전기를 연결하고 센서 사이의 수분에 따라 감지되는 전압의 변화를 이용하여 물의 량을 측정합니다.

.  감지된 상하부의 수분량에 따라 펌프를 기동,정지 하면서 화분의 수분상태를 유지합니다.

.  감지된 수분량,펌프의 가동상태 등을 인터넷등을 통하여 모니터링 하고, 필요시 설정값 변동,경보 발송이 가능하게합니다.



주의사항

. 여기에 사용하는 WaterPump는 역류방지 장치가 없읍니다.

  따라서 펌프 작동이 멈추더라도 양측의 수압 차이로 물이 께속 흐를수 있고,혹은 화분의 오염된 물이 기계내부로 역류할 수 있읍니다.

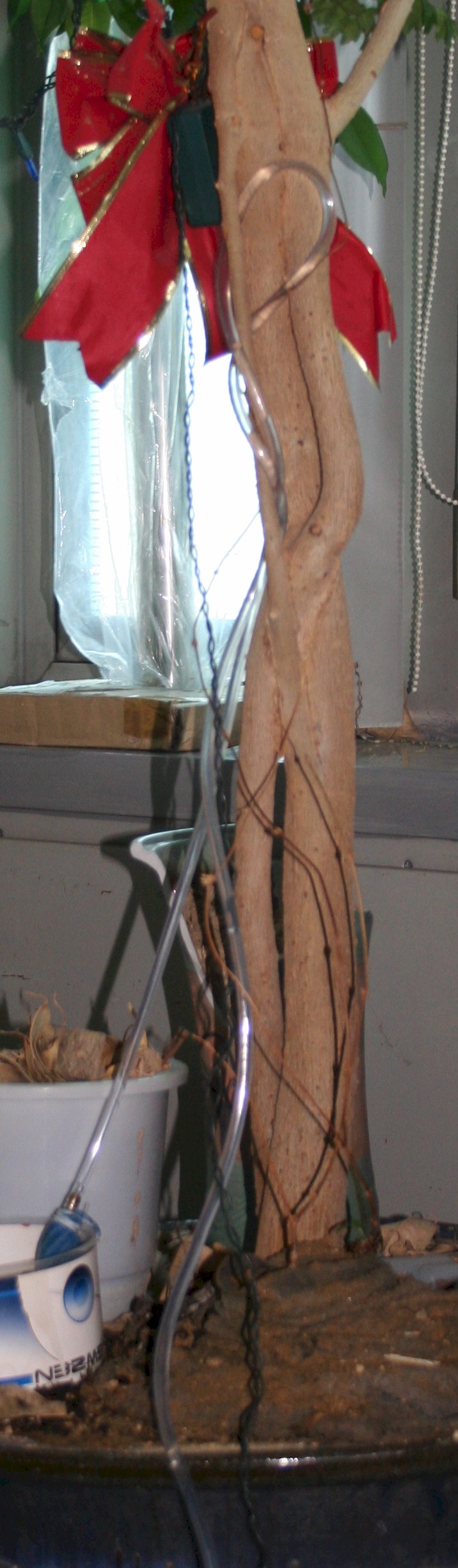

   1. 펌프 출측의 호스 높이를 수원 표면 보다 높게하십시오.

   2. 출측 끝단 노즐은 화분 표면에서 떨어지게 설치하십시오.

   3. 출측 끝단 노즐에 거즈등 필터 역활을 하는 것을 쒸우십시오.

   4. 필요시 펌프 출측에 T 형 컨넥터를 사용 퍼지 튜브를 설치하십시오.

   5. 펌프 기동후 정지되었을때 물의 흐름이 정지되는지 확인하십시오.



. 상단 센서가 수분량을 잘 감지하지 못하면 하단 센서가 수분량을 감지하여 펌프작동을 멈추더라도 화분 속의 수분이 계속 밑으로 흘러 화분 물받이가 넘칠수 있읍니다.(홍수 발생)

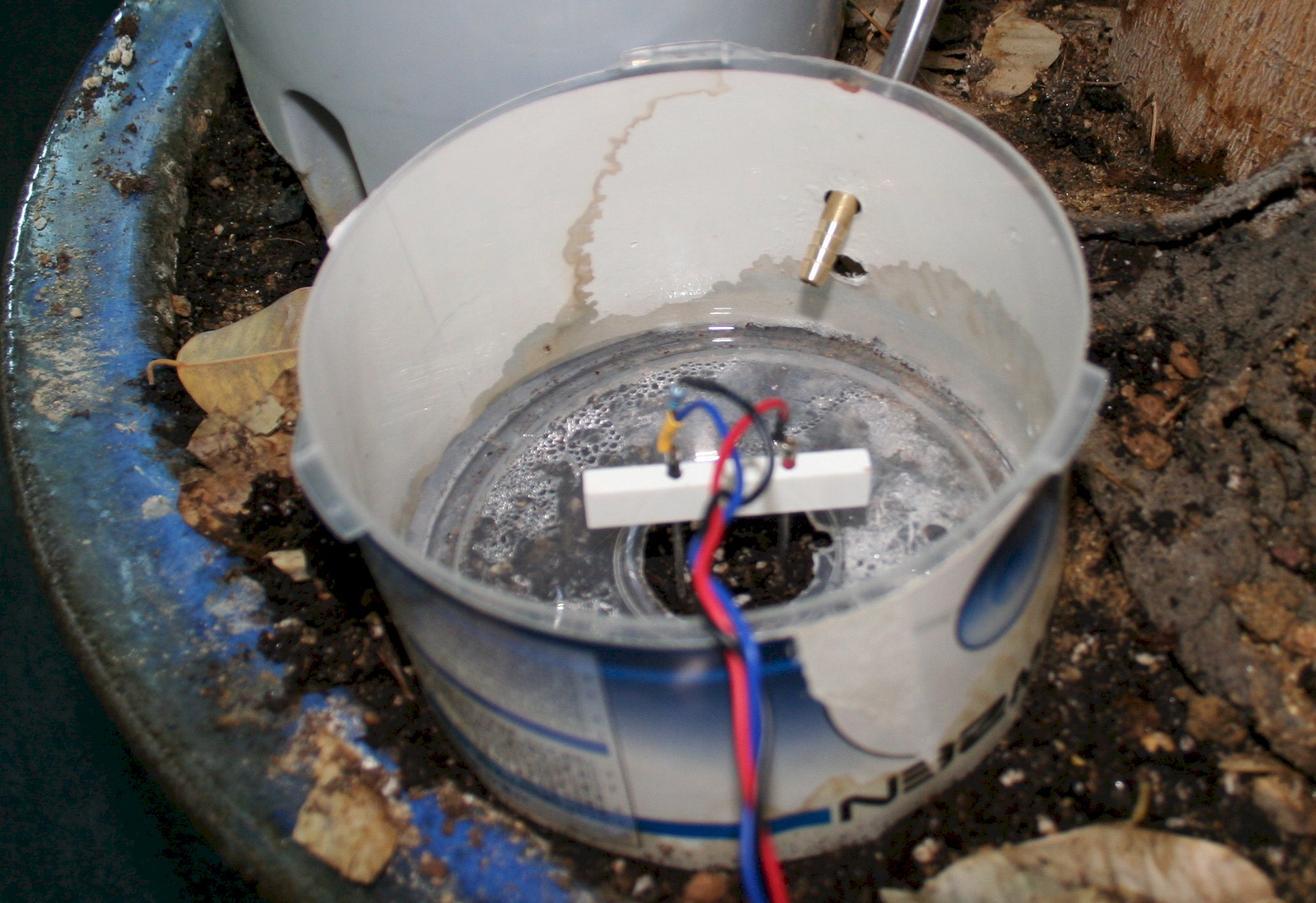

   1. 화분 상부에 바닥에 구멍이 난 조그만 용기를 설치하고 센서를 그안에 장착하면 효과적입니다 .



. 여러개의 화분을 대상으로 하는 경우 센서가 설치된 화분이 전체를 잘 반영하는 지 확인하십시오.

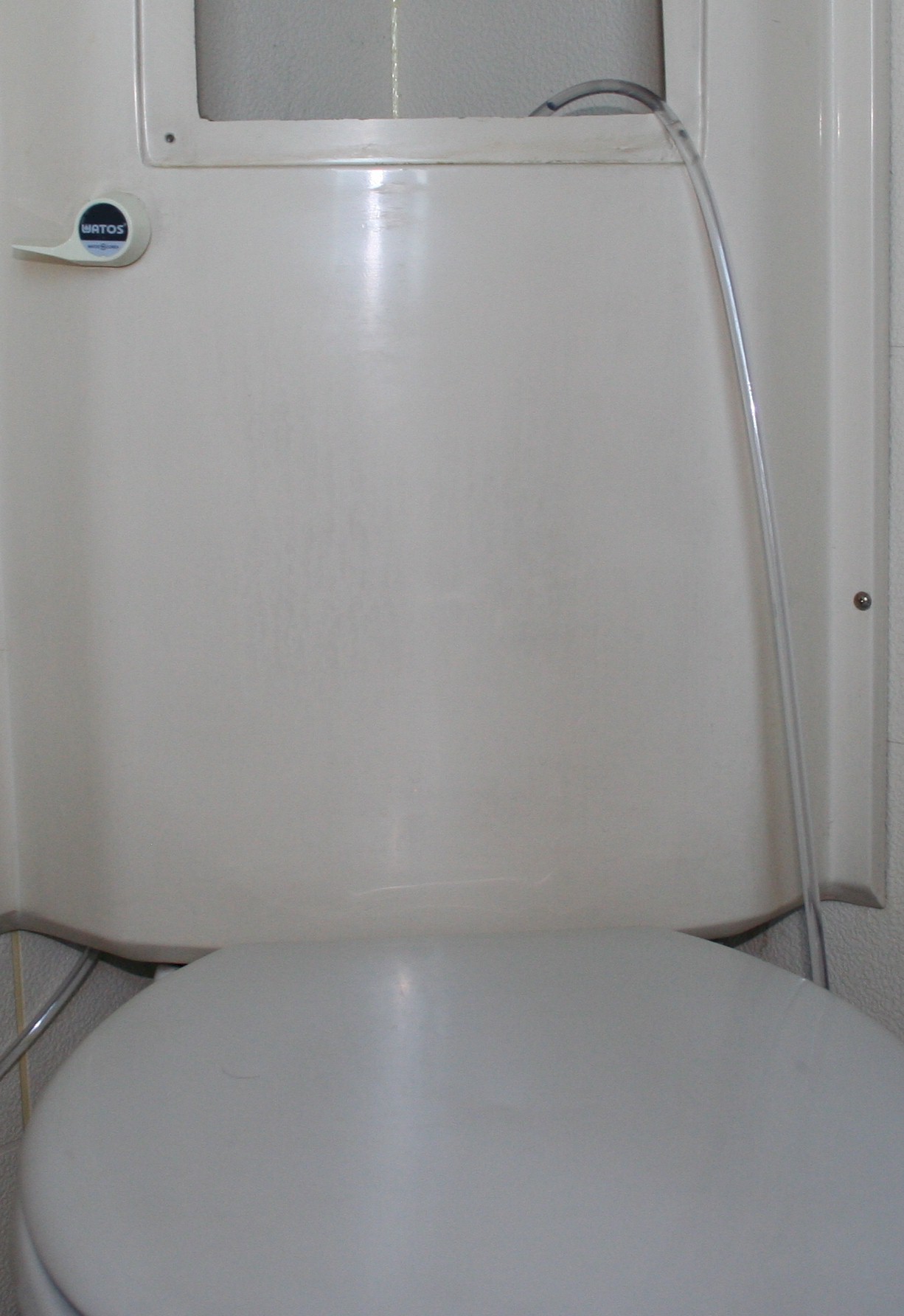

  장시간 운용시 마르지 않는 수원(화장실 변기 수조등)을 이용하십시오.

  오래된 화분의 경우 물받이 부분에 염분 축적으로 상부와 달리 높은 측정값이 나올수 있으니 설정값 세팅시 반드시 실측치를 반영하십시오.



. . 시스템에 중대한 결함이 있을수 있읍니다

   1. 시스템 사이클이 하루에 두번 이상 작동한다.

   2. Pump 5분이상 연속 작동한다.

   3. 상,하부 물받이에 물이 넘친다.
