.  넓은 재배조에 배양액을 넣읍니다.

   1. 이 재배조에는 배양액 수위 측정 센서및 전열선이 설치됩니다.

   2. 배양액,담수 저장조와 Pump로 연결합니다.

   3. 이 재배조의 상태에 따라 배양액,담수 등을 공급하고 조명을 비추거나 가온합니다.

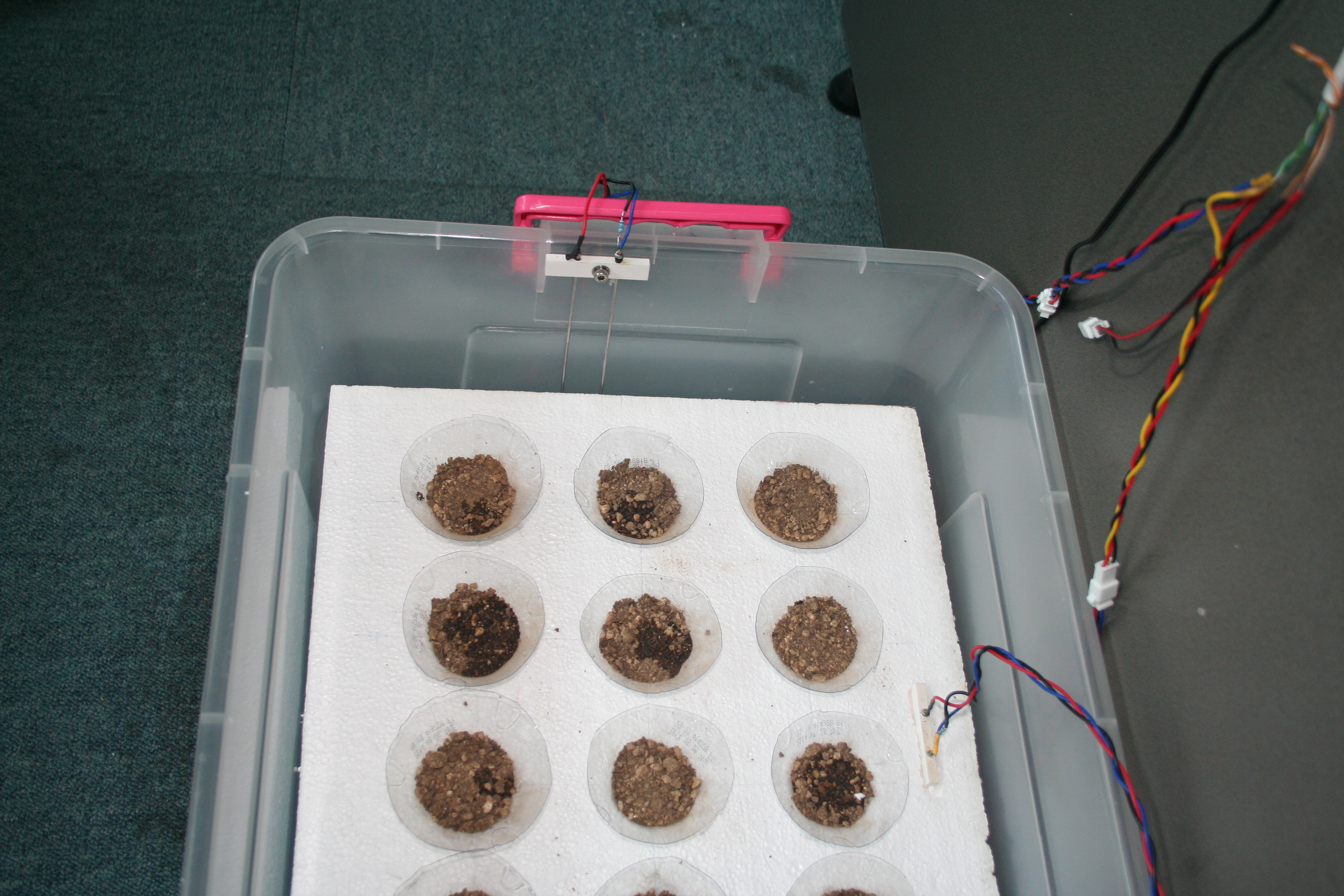

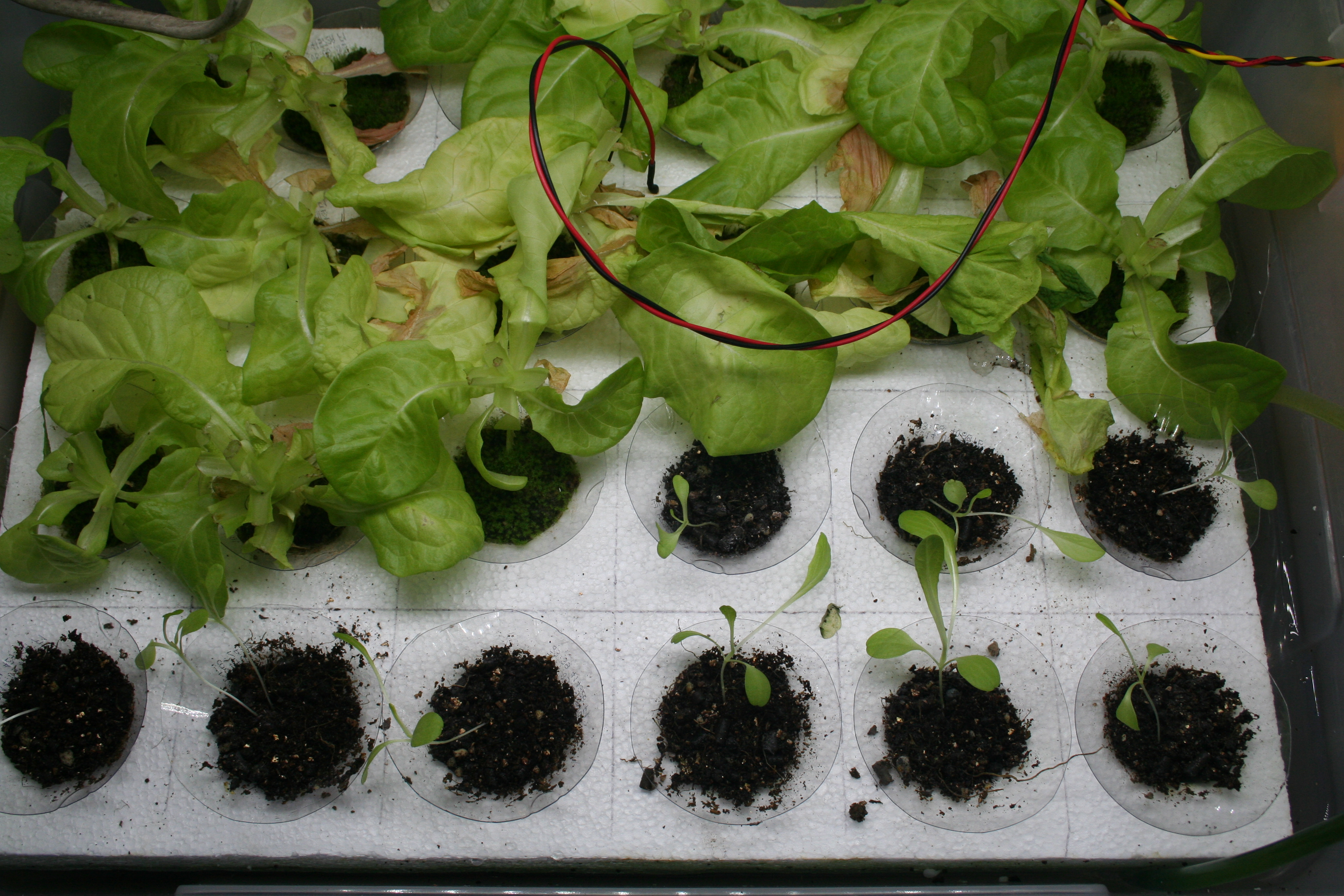

 .  재배조에 부유판을 넣읍니다.

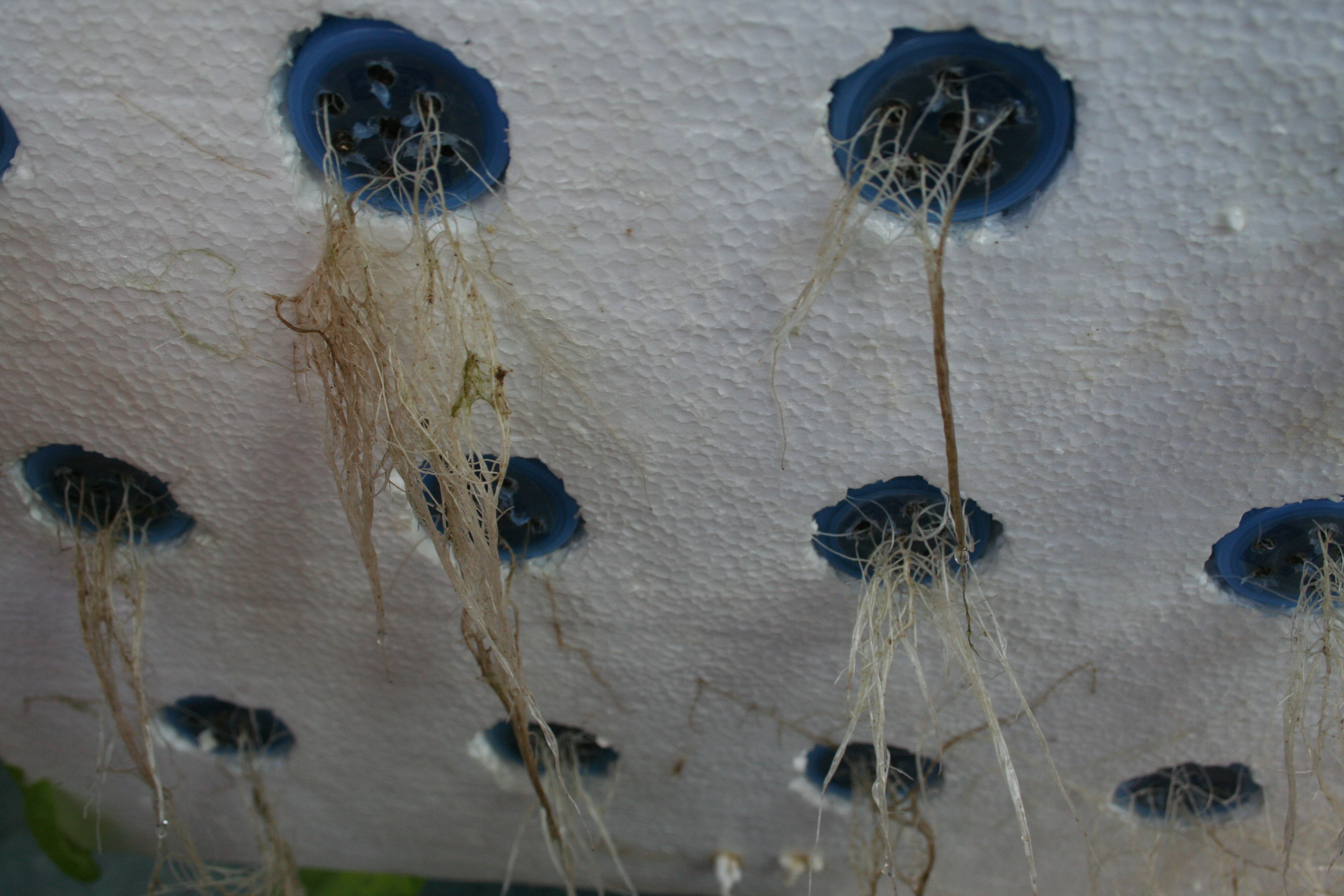

   1. 이 부유판은 통상 부력이 좋은 스티로폼 판넬을 사용하며 구멍을 뚫어 식물을 재배할 배지를 설치합니다.

   2. 또한 이 부유판에는 배양액 농도,온도 측정 센서가 부착됩니다.



.  조명 시설을합니다(Option).

   1. 햇볕이 들지않는 실내에서 재배할때는 조명장치를 설치합니다.

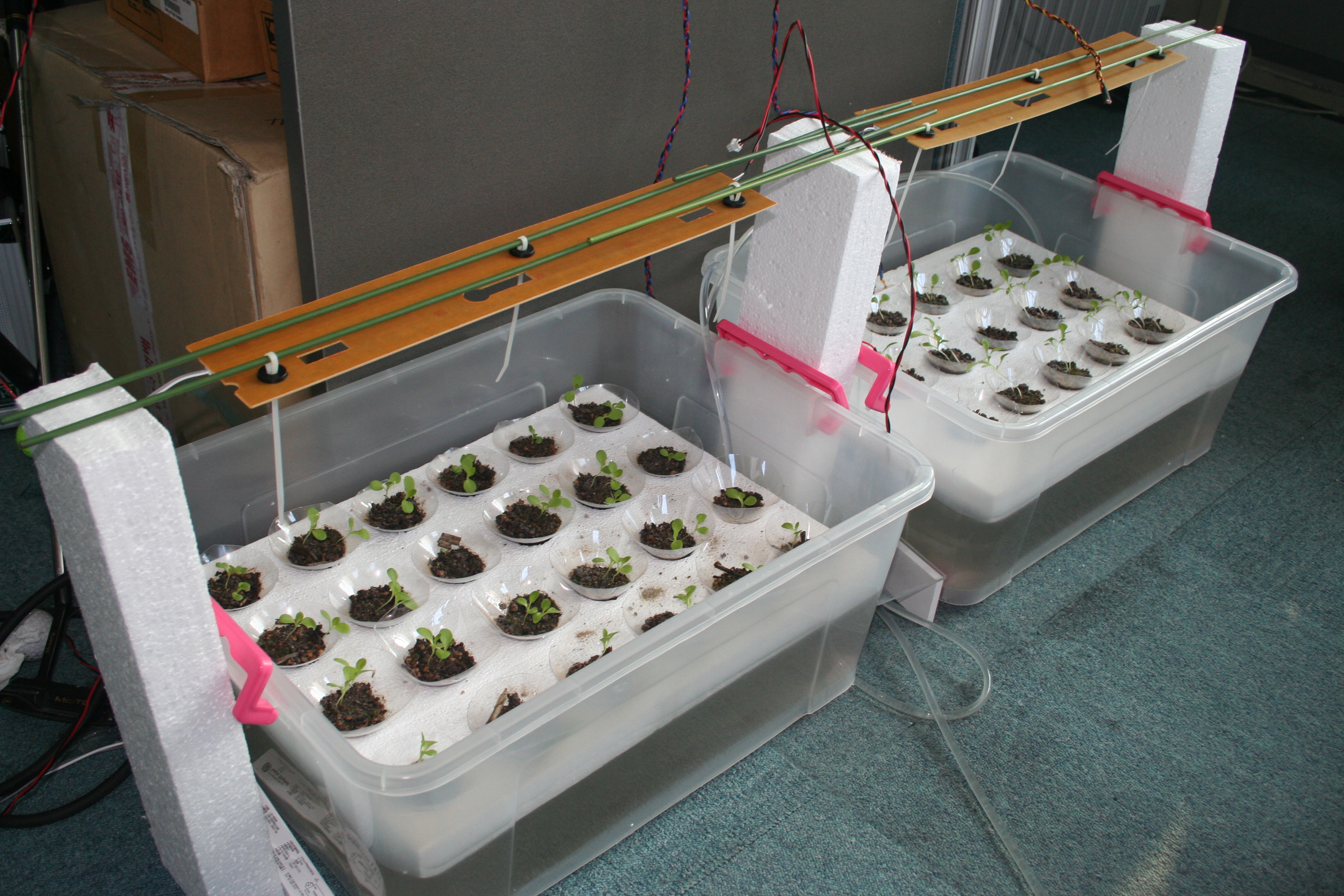

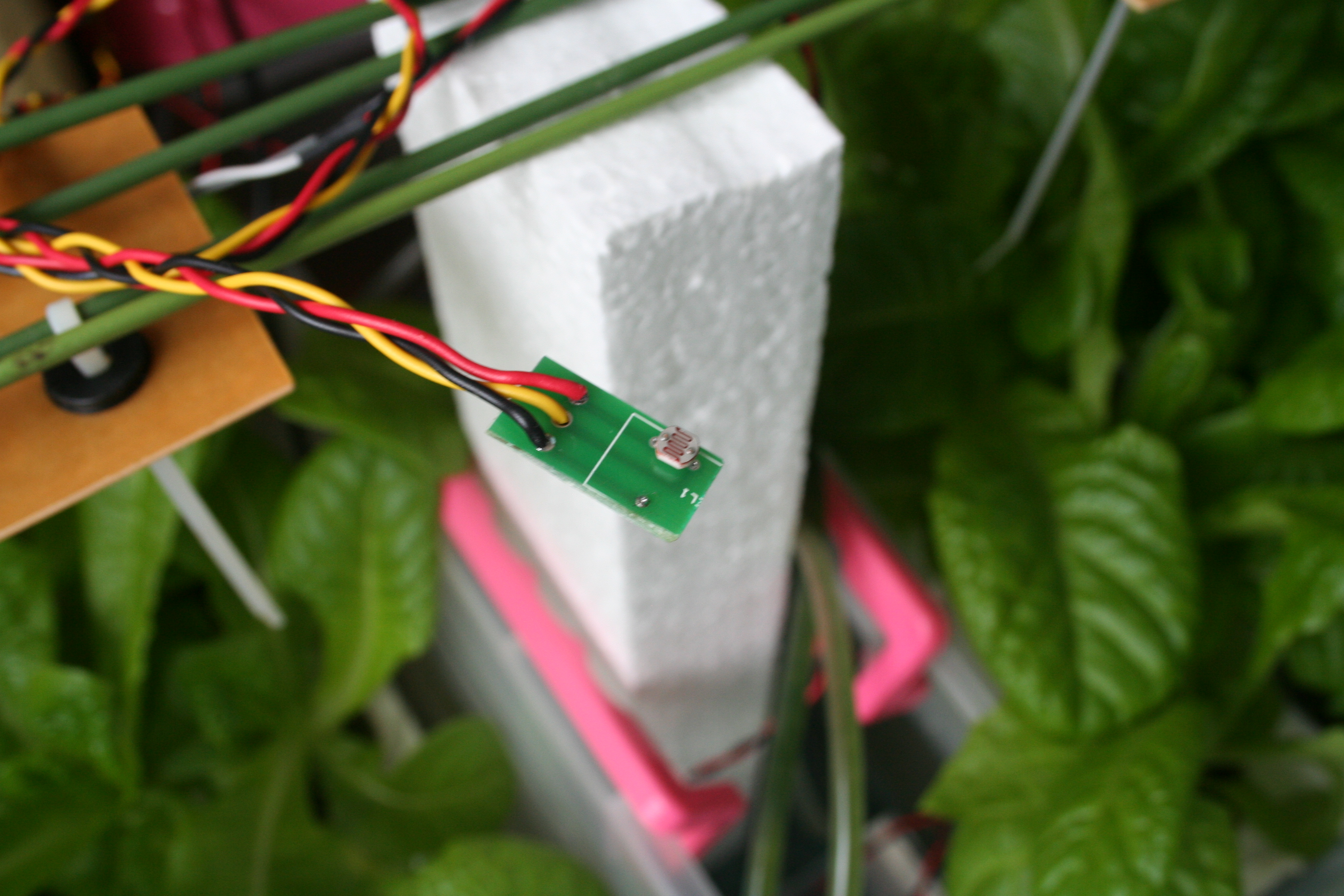

   2. 재배조 상부에 조명 판넬과 조도측정 센서를 설치합니다.



.  가온 시설을합니다(Option).

   1. 동절기에 재배할때는 가온장치를 설치합니다.

   2. 재배조 바닥에 가온 코일과 부유판에 온도측정 센서를 설치합니다.



.  배양액 순환 시설을합니다(Option).

   1. 여러개의 재배조를 운영하는 경우 재배조 간 상태를 균일하가 하기위해 설치합니다.

   2. 순환 pump를 설치하고 일정 주기로 배양액을 순환합니다.



주의사항

. 흘러넘친 배양액이나 담수에의한 누전 사고에 유의하십시오.

   1. 배양액과 담수는 전량 재배조에 투입되더라도 넘치지 않을 양을 준비 하십시오.

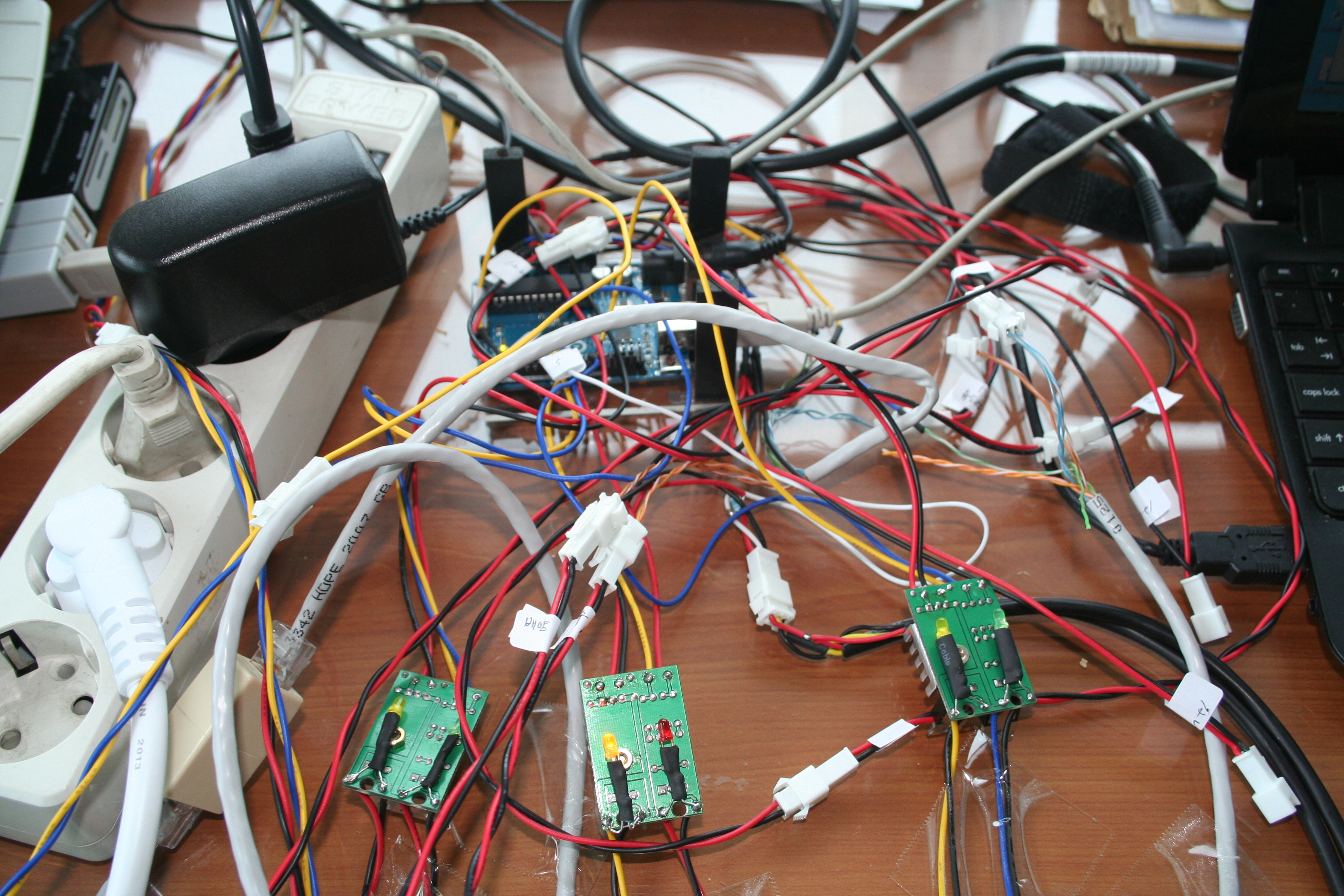

   2. 멀티탭,Arduino,pump,컴퓨터 등 모든 전기장치는 바닥으로부터 띄어 설치하십시오.

   3. 바닥에 배수구가 있는 장소에서 운용하십시오.

   4. 출타 중일시는 수시로 핸드폰을 통하여 운전 상태 모니터 Data를 확인 하십시오.

   5. 상대 습도가 100%이상이 되면 온도 센서에 물이 맺혀 정확한 측정이 곤란할수 있읍니다.

      삶은 콩의 물기를 충분히 제거한후 용기에 투입하십시오.

      센서의 물기를 제거하고 바닥 타올을 건조한 것으로 교체하십시오.

   6. 상대 습도가 80%이하가 되면 Box 덮게가 열려있던지 문제가 발생한 것입니다.

   7. 젖은 손으로는 모든 장치를 만지지 마십시오.



시작방법

. 재배조 셋팅

   1. 재배조에 1/1000 배양액을 1/4 높이로 채움니다.

   2. 부유판넬을 띄우고 수위및 농도 센서를 연결합니다.

   3. Arduino에 전원을 넣고 컴퓨터 A-project/수경재배 를 실행합니다.

   4. 표시되는 값을 1/1000 농도 기준값으로 설정합니다.

   5. 재배조에 담수를 1/2 높이까지 채웁니다.

   6. 표시되는 값을 1/2000 농도 기준값, 200% 높이 기준값으로 설정합니다.

   7. 재배조에 담수를 3/4 높이까지 채웁니다.

   8. 표시되는 값을 300% 높이 기준값으로 설정합니다.

   9. 배양액,담수및 순환 펌프의 호스와 전원을 연결하고 운전을 시작합니다.
